前沿器件应用
超高真空薄膜沉积设备,具备超高真空背景环境(10-9~10-11 Torr), 可实现在超洁净的环境中高质量的薄膜沉积。韫茂超高真空设备平台,包括物理气相沉积设备和原子层沉积设备。其中,物理气相沉积设备包括:磁控溅射设备和蒸发设备,可广泛应用于超 导 电 子 器 件、光 学 微 纳 器 件、自 旋 电 子 芯 片、2.5/3D 芯片封装、铁电材料芯片、存储芯片以及能源存储器件等领域。通过对晶圆执行高精度的运动和温度调控以及腔室真空系统的专业设计,韫茂超高真空设备平台可实现高均匀性、优异结晶性以及超平整表面的高质量薄膜沉积,为各个领域的器件制备提供先进的整体解决方案。
相关产品

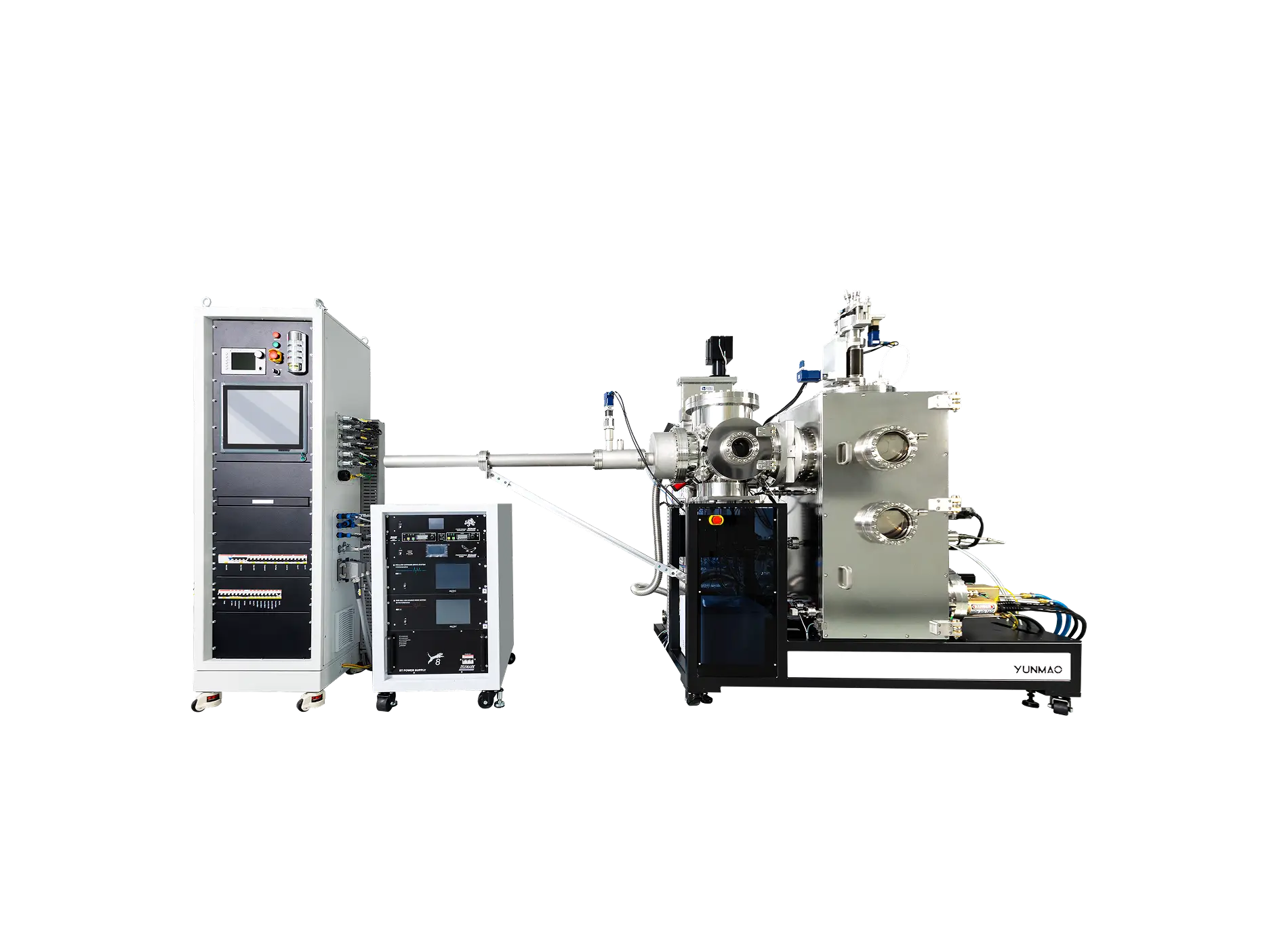

QBT-A 双腔室高真空等离子体ALD
用于低氧含量的薄膜沉积,主要应用于 TiN 沉积,例如射频电路超低损耗和 TSV 填充工艺。其独特的设计最大限度地减少了工艺腔室中的氧含量。

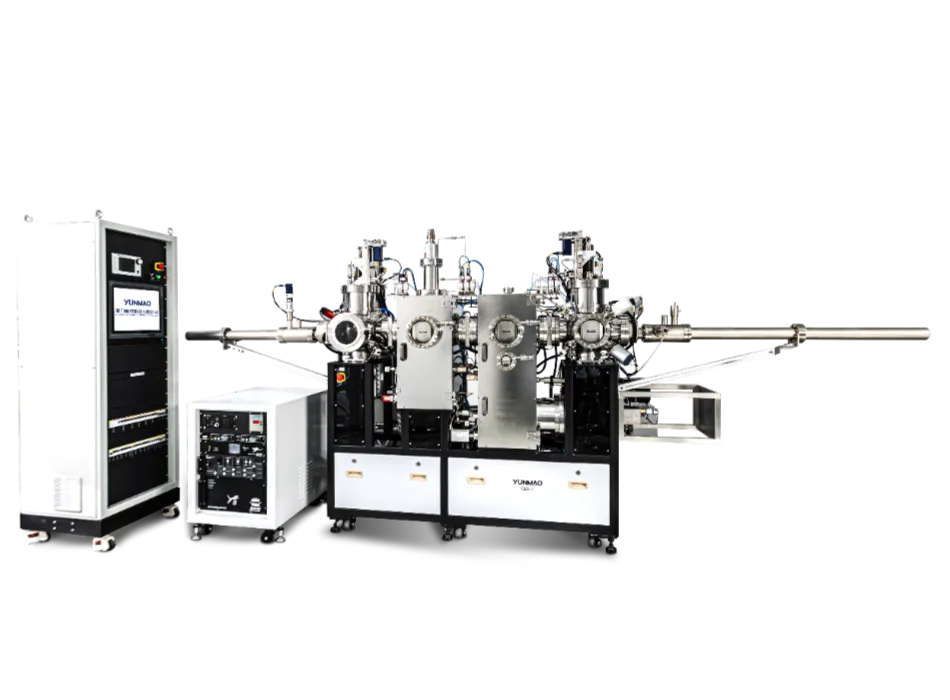

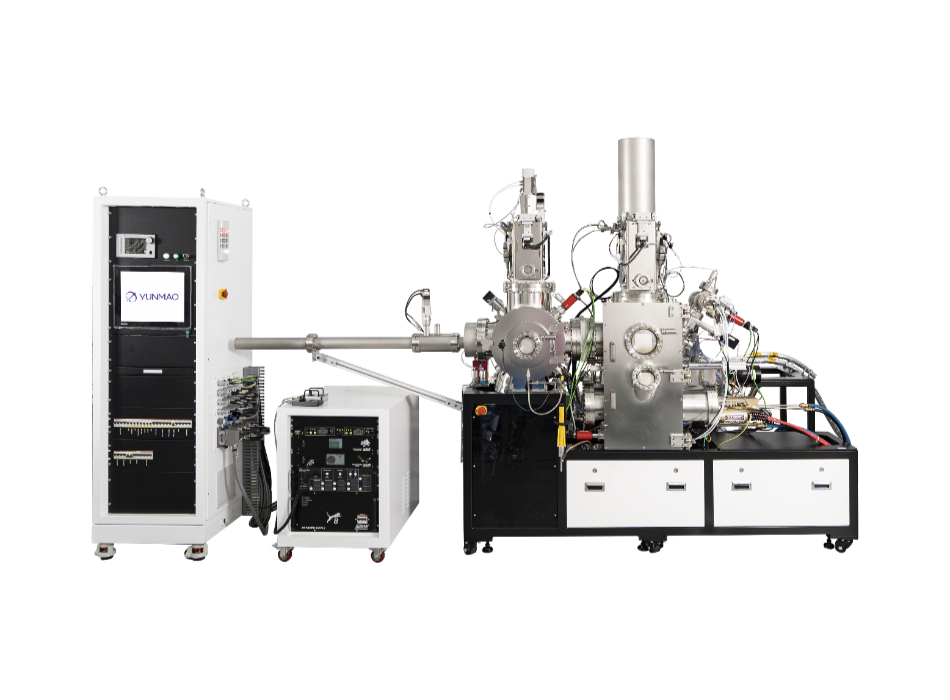

QBT-P 双腔室超高真空磁控溅射系统
具备超高真空背景环境,全自动操作,可实现高质量薄膜沉积,目前韫茂QBT-P磁控溅射系列可生长出高质量α相钽膜,在高温和常温下都可以得到高质量的钽膜,钽膜的Tc超过4.25 K,并且剩余电阻比大于6。 用韫茂QBT-P 系列制备的Ta可实现低损耗的超导电路制备,单光子品质因数超过100万,且对应的量子比特相干时间超过250μs

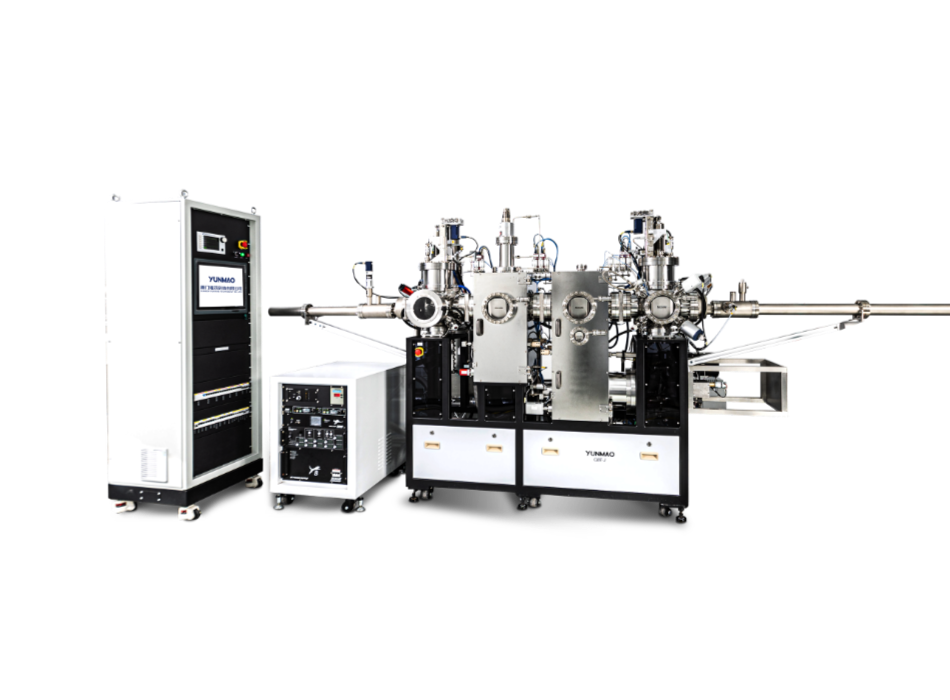

QBT-J 四腔室双倾角超高真空镀膜系统
采用线性级联技术,集成了进样/预处理、离子铣、蒸发以及氧化四个腔室。整套系统全自动运行,操作简单,易于维护,并且采用抓取传送方式,减少了颗粒物的产生。基于QBT-J系列,客户可研发出高质量的超导器件,在诸多领域有广泛的应用前景。
QBT-E 双腔室超高真空电子束蒸发镀膜系统
标准化的镀膜系统,超高真空环境可以实现高质量的薄膜沉积:金属、介电材料、光学薄膜、磁性薄膜等。样品操作包括倾斜和旋转,或Z轴移动和旋转,从而能够制备三维结构。

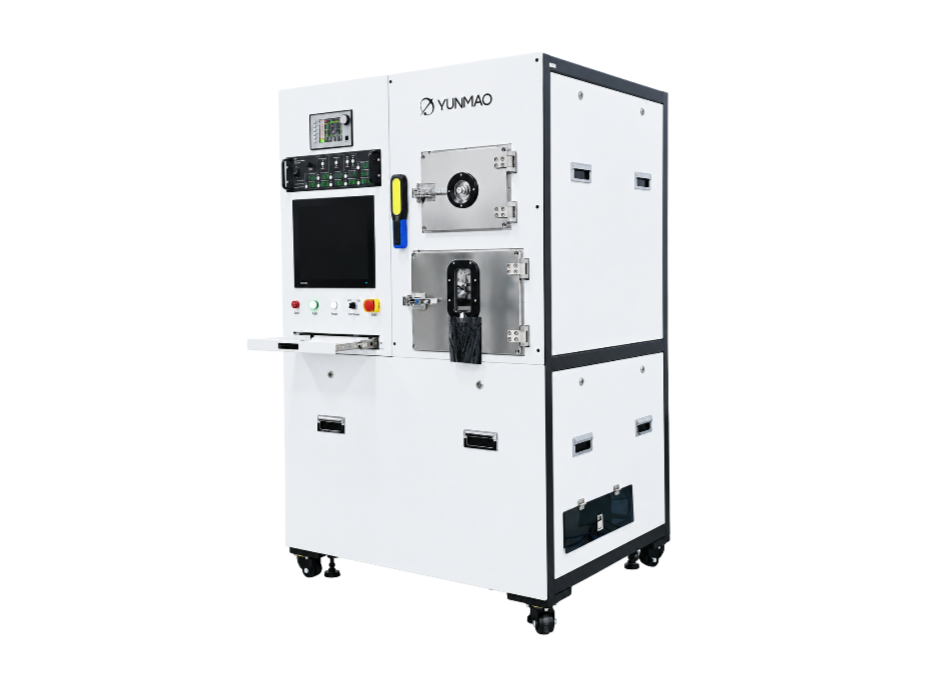

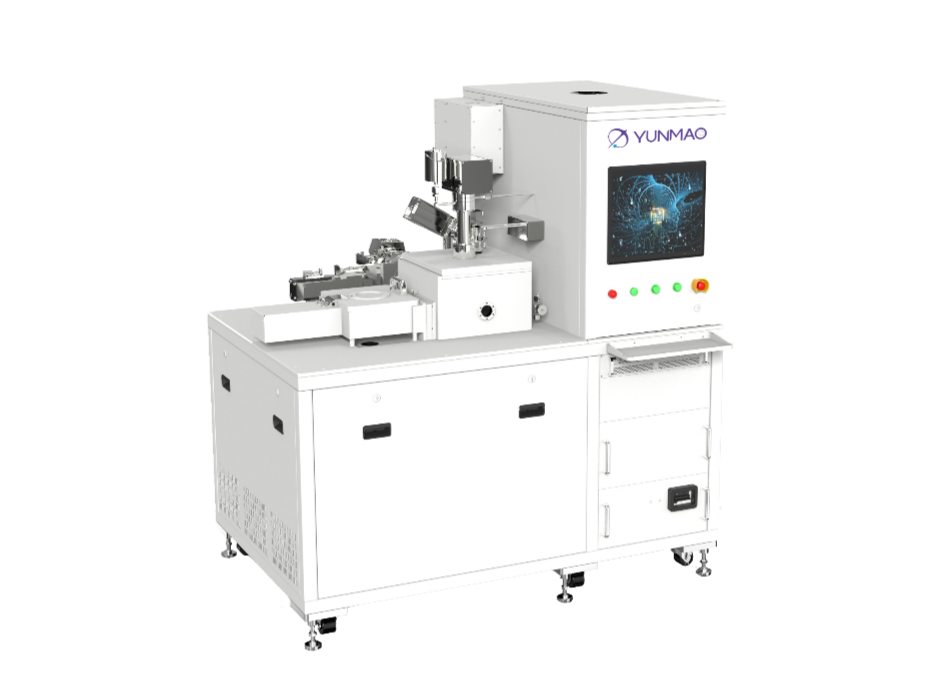

QBT-T 双腔室等离子体硅片及粉末ALD
用于微纳加工,粉末或极片包覆。

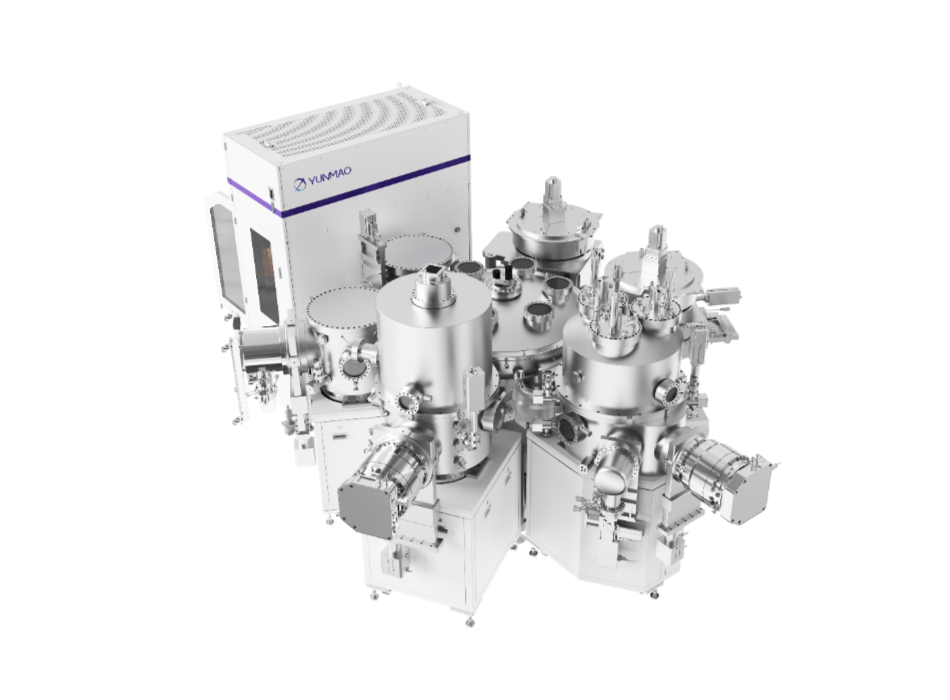

QBT-P L3 三腔室超高真空磁控溅射系统
QBT-P L3 包含三个工艺腔体,比 QBT-P 多一个溅射腔,能够制备多层结构,如 Nb/Al-AlOx/Nb、Al/AlOx/Al,甚至是 α-Ta/TaOx/α-Ta。该系统同样兼容基于种子层的工艺。
